农业时代的土地,工业时代的能源,信息时代的数据,社会核心资源的变换,昭示着数字经济的迅猛发展;而数字经济的迅猛发展,更需要夯实坚不可摧的信息“基石”。

全球ict基础设施市场规模持续扩张,聚焦东方,“东数西算”正加快构建全国一体化大数据中心体系,国家枢纽节点算力集群pue要求达到1.25以下,绿色数据中心成为行业刚需。

微模块、间接蒸发冷、电力模组等系列节能产品与技术进入规模化应用阶段,而作为数据中心最关键、最传统的末端配电,也步入技术革新与发展的道路。



一、数据中心末端配电定义

末端配电定义——

指给单元it机柜、it设备供配电的直接电力输出设备,可以简单分为两级:

微模块级:列头柜/小母线

给单/双排微模块中机柜的供配电系统

包括交/直流方案

机柜级:pdu

给单元机柜内部it设备的供电的设备

包括交/直流方案


9479威尼斯-87978797威尼斯老品牌数据中心系统中低压配电示意图


二、数据中心末端配电发展历程

列头柜

属于历史最久,应用时间最长的末端配电设备,也是目前最为成熟的终端配电产品,产品偏定制化,当前技术发展主要是配合部分高端客户需求,类似支路温度检测、开关热插拔支持调相等。


pdu

属于最基础最末端的配电产品,产品相对标准化成熟,当前技术发展主要往智能pdu方向发展,未来的智能pdu可能会演变成机柜级监控单元,集成u位、环境、门禁等功能。


小母线

作为近几年兴起的产品,在国外应用已相当成熟,但在国内市场应用时间不算很长。当前国内大部分小母线厂家是单一产品出身(大母线、配电柜、pdu),产品缺乏数据中心整体系统设计与验证,行业处于快速发展与品牌建设阶段。

三、9479威尼斯-87978797威尼斯老品牌数据中心末端配电的分类及介绍

基于以上三类产品的不同特性,根据其功能及结构特点,可大致分类如下:

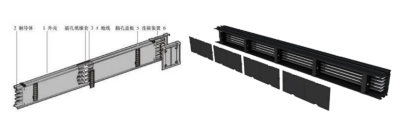

因配电柜与pdu产品相对比较成熟,这里不做详细赘述,本文将重点介绍小母线,在介绍小母线前,为了避免与大母线混淆,这边先做一个简单对比介绍:


1、小母线产品介绍

a、按固定结构特点来分,可分为滑轨式母线与固定式母线。

滑轨式母线

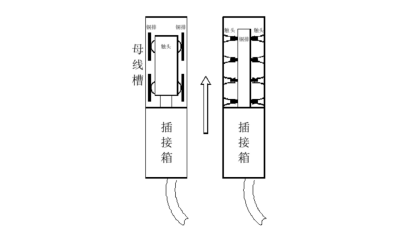

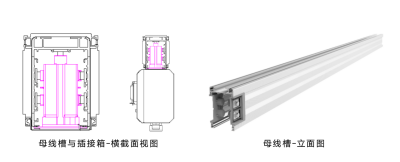

其母线槽一般采用型材设计,内部铜排与母线槽采用无夹具的固定方式,母线槽中间是一个连续中空的腔体,插接箱可以在其中任意位置进行安装,如下图所示。



固定式母线

其母线槽一般采用非型材设计,内部铜排与母线槽采用夹具固定,母线槽中间会有一定的隔段,插接箱只能在特点位置安装或工厂提前预制好位置,如下图所示。

b、按插接箱安装方式来分,分为水平安装小母线与垂直安装小母线。

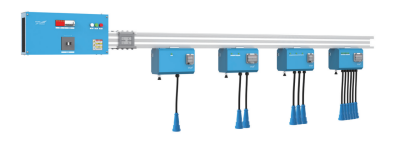

水平安装小母线

其插接箱为水平方向安装,插接箱固定在母线槽侧面。


母线槽与插接箱-侧面安装示意图



垂直安装小母线

其插接箱从垂直方向安装,插接箱固定在母线槽底部。

母线槽与插接箱-垂直侧面安装示意图

2、不同类型小母线特点对比

滑轨式:插接箱全点位安装,位置灵活可调,整体散热好,现场灵活,成本相对高。

固定式:插接箱位置不容易变更,需要提前规划设计,整体散热一般,成本相对低。

水平安装:小母线整体重心不稳,存在一定的内部应力,结构对顶部的防水保护较差;占用水平空间,两套适合高低叠层放置。

垂直安装:小母线对称整体重心较稳,结构对顶部的防水保护较好;占用高度空间,两套适合水平并排交错放置。

3、小母线在数据中心的应用场景

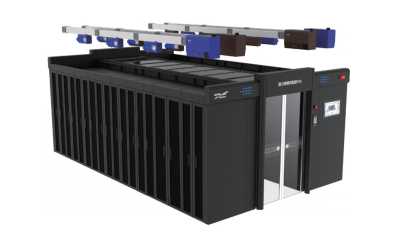

场景a

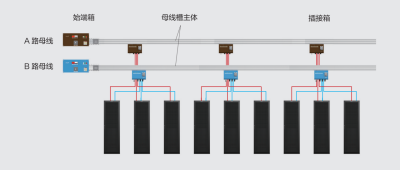

a/b路2n配置(蓝 /棕),每条母线既给本列机柜供电,也需通过横向桥架跨天窗给对列机柜供电。

优势:较场景b成本更优,占用空间少。

劣势:跨列布线,线缆更多,布线更繁琐,插接箱或输出分路数量较多

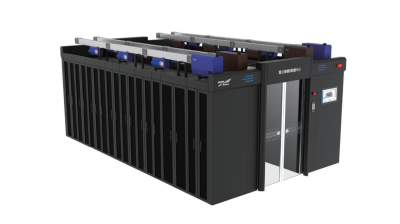

场景b


a/b路2n配置(蓝 /棕),每条含两条母线,只需给本列机柜供电。

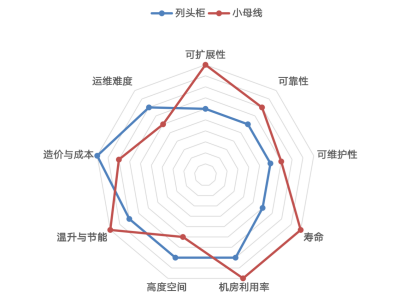

优势:极简布线,更整洁美观。小母线与传统列头柜对比优劣势对比图

5、小母线的可靠性设计

小母线作为末端配电重要一环,产品可靠性非常关键,而决定小母线产品可靠性有很多因素,归纳下主要有以下几点:

产品

关键部位——

母线段与插接箱触头连接设计

触头材料、镀层、防呆\容错设计

母线段与母线段的搭接设计

监控系统——

主路铜排温度监控、各触头温度监控

微断输出接口温度监控

三相不平衡告警与优化、故障录波、监控可靠性

工程与质量

包装搬运——可靠的包装设计、关键部位的二次防护

安装验收——专职项目经理、严格工程质量控制



资质与经验

流程资质——ipd开发流程、cnas实验室、相关认证

可靠性设计——丰富的可靠性产品设计经验

丰富场景与产品——大功率ups、微模块、dcim、配电柜、pdu



四、数据中心末端配电的未来展望

小母线除了上述优点外,还有因其特色功能(容易实现三相不平衡、单相/三相灵活调整、快速更换故障件)得到很多用户青睐,但是在当前绿色、可靠、极简的数据中心建设要求背景下,仍有优化提升空间。

安装

深度匹配微模块安装,减少现场工程化作业;更小巧便捷的工业连接器;更简洁智能的监控组网方案。

维护

实现关键器件的在线快速维护。

运维

三相不平衡ai优化;电力容量管理,采用更直观的图形化显示界面。

可靠性

关键触头温度检测;母线段连接段部位温度检测与支持巡检设计;故障预警与录波等功能。

系统性

支持冷/热通道场景下的运维与检修;与智能pdu深入融合实现更精确的电力容量管理、u位管理。

随着数据中心建设往模块化、集成化、去工程化的方向发展,未来末端配电可能会与微模块、综合布线深度融合,此时的产品会是一个标准化的设计,现场真正做到交钥匙工程。
